Beitrag Mosfet, was falsch?
Hi
Ist nicht das erste mal, dass ich ein Mosfet verlöte, aber heute tut sich garnichts. Mosfet wurde sogar schon einmal ausgewechselt. Sieht jemand den Fehler?
Es handelt sich um die G&G UMG
mfg ch_swat_89
Dateianhänge:
DSC_0012.JPG [218.05 KiB]
591-mal heruntergeladen
_________________
Alle reden vom öffentlichen Verkehr ... aber niemand getraut sich!
|
| 23/4/2009, 18:35 |
Profil
|
|
|
Eyco
Registriert: 29/1/2009, 21:04
Alter: 34
Beiträge: 733
Verein: ASC41
Wohnort: Oberwallis
|
Beitrag Re: Mosfet, was falsch?
Widerstand nicht verkehrt eingesetzt?
Am besten wäre ja der elektrische Bauplan. So kann ich keinen anderen Fehler erkennen.
MfG Eyco
_________________
Bärenkopf-Orga CH
Zuletzt geändert von Eyco am 23/4/2009, 18:50, insgesamt 1-mal geändert.
|
| 23/4/2009, 18:42 |
Profil
|
|
|
ch_swat_89
Registriert: 20/10/2008, 07:40
Alter: 35
Beiträge: 505
Verein: SAS
Website: http://swiss-airsoft-shooters.ag.vu
Wohnort: Unterkulm
|
Beitrag Re: Mosfet, was falsch?

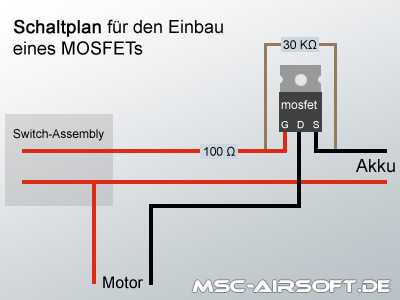

Hab es nach diesem Schaltplan gemacht, also sollten die Pole stimmen.
Dateianhänge:
mosfet.JPG [ 22.7 KiB | 624 mal betrachtet ]
_________________
Alle reden vom öffentlichen Verkehr ... aber niemand getraut sich!
|
| 23/4/2009, 18:47 |
Profil
|
|
|
Karaya
Registriert: 23/2/2009, 19:52
Alter: 57
Beiträge: 595
Verein: S.W.O.R.D.
Website: http://www.sword-airsoft.ch/
Wohnort: Pocking/Deutschland
|
Beitrag Re: Mosfet, was falsch?
Möglicherweise hast du das MOS-FET beim Löten zu stark erhitzt und es ist den Hitzetod gestorben.
Die Dinger sind da empfindlich.
Gruss
|
| 23/4/2009, 18:53 |
Profil
|
|
|
ch_swat_89
Registriert: 20/10/2008, 07:40
Alter: 35
Beiträge: 505
Verein: SAS
Website: http://swiss-airsoft-shooters.ag.vu
Wohnort: Unterkulm
|
Beitrag Re: Mosfet, was falsch?
Nö, hab ich aufgepasst. Kann es sein dass der Switch irgendwie anderst ist als bei einer M16?
_________________
Alle reden vom öffentlichen Verkehr ... aber niemand getraut sich!
|
| 23/4/2009, 18:56 |
Profil
|
|
|
Karaya
Registriert: 23/2/2009, 19:52
Alter: 57
Beiträge: 595
Verein: S.W.O.R.D.
Website: http://www.sword-airsoft.ch/
Wohnort: Pocking/Deutschland
|
Beitrag Re: Mosfet, was falsch?
Andere Möglichkeit ist Ground (G) und Source (S) vertauscht. Kann ich aber auf dem Bild nicht genau erkennen.
Die Switch Unit ist bei allen gleich aufgebaut. Ist im Prinzip nur ein Taster.
|
| 23/4/2009, 19:00 |
Profil
|
|
|
ch_swat_89
Registriert: 20/10/2008, 07:40
Alter: 35
Beiträge: 505
Verein: SAS
Website: http://swiss-airsoft-shooters.ag.vu
Wohnort: Unterkulm
|
Beitrag Re: Mosfet, was falsch?
Nope ist nicht vertauscht. Liegt es am Akku? Habe momentan einen 8.4V mit 600mAh
_________________
Alle reden vom öffentlichen Verkehr ... aber niemand getraut sich!
|
| 23/4/2009, 19:05 |
Profil
|
|
|
Karaya
Registriert: 23/2/2009, 19:52
Alter: 57
Beiträge: 595
Verein: S.W.O.R.D.
Website: http://www.sword-airsoft.ch/
Wohnort: Pocking/Deutschland
|
Beitrag Re: Mosfet, was falsch?
Kann ich dir jetzt auch nicht sagen. Ich kenn den MOS-FET Typ nicht auswendig. Bastle selten an Waffen. Bin aber Elektroniker.
|
| 23/4/2009, 19:09 |
Profil
|
|
|
Parooker
Registriert: 28/3/2006, 10:13
Alter: 34
Beiträge: 107
Verein: ASTV
Website: https://www.calarook.ch/
Wohnort: Winterthur
|
Beitrag Re: Mosfet, was falsch?
Zitat: Widerstand nicht verkehrt eingesetzt?
MfG Eyco
Meinst du das ernst? Dem Strom ist es egal in welcher Richtung er durch den Widerstand fliesst!
@Swat: was für ein Mosfet benutzt du? Verbaute Feder?
Bewegt sich der Pisten wenigstens ein bisschen oder macht er keinen mm?
Hast du mal einen anderen Akku probiert?
|
| 23/4/2009, 19:18 |
Profil
|
|
|
ch_swat_89
Registriert: 20/10/2008, 07:40
Alter: 35
Beiträge: 505
Verein: SAS
Website: http://swiss-airsoft-shooters.ag.vu
Wohnort: Unterkulm
|
Beitrag Re: Mosfet, was falsch?
Mosfet ist ein IRFP 3703. Feder und Piston sind egal, da sich der Motor ja nicht einmal bewegt. Feder wäre die Standart UMG Feder mit 280 FPS. Akku habe ich nun ein 9.6V 1200mAh probiert. Nun dreht sich der Motor, jedoch zu langsam und mit zuwenig Kraft um die Feder zu spannen.
_________________
Alle reden vom öffentlichen Verkehr ... aber niemand getraut sich!
|
| 23/4/2009, 19:24 |
Profil
|
|
|
mirakulix
Registriert: 9/6/2006, 19:27
Alter: 40
Beiträge: 388
Verein: GAGC
Wohnort: ZH
|
Beitrag Re: Mosfet, was falsch?
Oxidierter Kontakt beim Switch?
Widerstände falsch dimensioniert oder gewählt?
Richtiger MOSFET? Typenbezeichnung korrekt? Durchschaltstrom genügend? 30KOhm widerstand über Drain-Source ohne kurzschluss irgendwohin?
Lötstellen gut?
Anschlüsse vertauscht? Bzw. verschiedene Typen MOSFET haben unterschiedliche Anschlüsse.
Wenn Gate angesteuert wird, schaltet Drain-Source und der Motor dreht. Kann also sein, dass das Gate keine Spannung kriegt. MOSFET brauchen Spannung am Gate, dafür beinahe keinen Strom. Kann also an vielem liegen. An allem genannten bisher.
Einfach noch mal alles checken
_________________
GAGC Oldtimer
|
| 24/4/2009, 11:18 |
Profil
|
|
|
ch_swat_89
Registriert: 20/10/2008, 07:40
Alter: 35
Beiträge: 505
Verein: SAS
Website: http://swiss-airsoft-shooters.ag.vu
Wohnort: Unterkulm
|
Beitrag Re: Mosfet, was falsch?
Zitat: Oxidierter Kontakt beim Switch?
Widerstände falsch dimensioniert oder gewählt?
82 Ohm und 27 kohm
Richtiger MOSFET? Typenbezeichnung korrekt?
IRPF 3703
Durchschaltstrom genügend?
?
30KOhm widerstand über Drain-Source ohne kurzschluss irgendwohin?
Jap
Lötstellen gut?
Anschlüsse vertauscht? Bzw. verschiedene Typen MOSFET haben unterschiedliche Anschlüsse.
Anschlüsse sind richtig, da ich es bei allen anderen Mosfets gleich gemacht habe
Wenn Gate angesteuert wird, schaltet Drain-Source und der Motor dreht. Kann also sein, dass das Gate keine Spannung kriegt. MOSFET brauchen Spannung am Gate, dafür beinahe keinen Strom. Kann also an vielem liegen. An allem genannten bisher.
Einfach noch mal alles checken
_________________
Alle reden vom öffentlichen Verkehr ... aber niemand getraut sich!
|
| 24/4/2009, 11:25 |
Profil
|
|
|
Skunky2
Registriert: 24/12/2008, 18:58
Alter: 42
Beiträge: 155
Verein: ATS
Wohnort: Hausen AG
|
Beitrag Re: Mosfet, was falsch?
Laut deinem Elektro schema ist der wieder stand Parallel angeschlossen und du hast in in serie eingelötet,
vieleicht liegts daran
greeez
_________________
Der Weg in den Himmel, kann die Hölle sein!
|
| 28/4/2009, 16:05 |
Profil
|
|
|
Barsch
Registriert: 31/8/2008, 10:19
Alter: 37
Beiträge: 211
Verein: Rennleitung
Wohnort: Autobahn A1
|
Beitrag Re: Mosfet, was falsch?
die Falschen Kabel angeschlossen? Ich benutze der übersicht halber eine andere Methode, ein Kabel Direkt vom Akku zum Motor, das andere durch den Mosfet und dann 2 "Signalkabel vom Switch her weg, wovon eines an den Widerstand geht und das andere an das Kabel rechts.
_________________
Train as you fight - Fight as you train
Hit n' run
|
| 28/4/2009, 16:10 |
Profil
|
|
|
ch_swat_89
Registriert: 20/10/2008, 07:40
Alter: 35
Beiträge: 505
Verein: SAS
Website: http://swiss-airsoft-shooters.ag.vu
Wohnort: Unterkulm
|
Beitrag Re: Mosfet, was falsch?
Problem gelöst.... Hab die flaschen Widerstände geliefert bekommen (und nicht überprüft) 44k Ohm
