Ich wollte mal fragen ob mir jemand den genauen Sinn und Funktion eines MOSFET Switch in einer AEG erklären kann?
Danke

Korrigiert mich wenn ich falsch liege! Bin auch noch nicht so der PRO auf diesem Gebiet, ich probiere es aber mal.

Das Mosfet "umgeht" den Widerstand der über dem Switch entseht, welcher ein verlängertes Ansprechverhalten ergibt.

Der Source Anschluss ist die Quelle, also von dort kommt der Stom/Spannung. Der Gate Anschluss ist der Kontaktgeber, also dann wird gestartet und der Drain ist der Ausgang, also zu Motor.

Wird nun das Gate kurz betätigt, also am Abzug gezogen, schaltet der Mosfet die Spannung vom Source auf das Drain und der Motor bewegt sich.

Ziel = Der Widerstand über dem Switch geht verlohren, bzw. liegt nicht im Hauptstromkreis. Somit kann die Spannung schneller vom Akku zum Motor und das Ansprechverhalten ist besser.

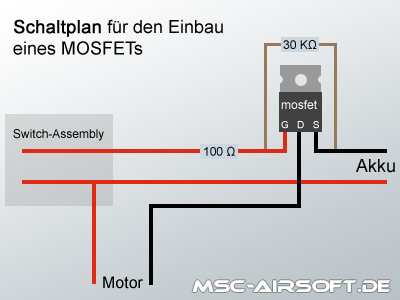

Ein genauer Plan der Verdrahtung hier:

Hm ok aber teoretisch hat der Switch doch eigentlich fast gar keinen Widerstand weil es doch einfach nur Kupfer oder so ist, der Widerstand sollte doch so im mOhm Bereich liegen wenn nicht noch weniger.

Ja, aber durch die Abzugsbewegung, welche erst den Kontakt herstellt ergibt sich Kontaktbrand welchen den Wiederstand vergrössert und irgendwann deine Elektronik erneuerungsbedürftig macht.

Das Ansprechverhalten deines Motores wird besser, kein Kontaktbrand mehr und der Akku hält länger. Meine Erfahrung.

Achso danke für die schnellen Antworten. Jetzt kapier ich die Sache. Hatten das ganze in der Schule und irgendwie sah ich denn Sinn nicht so richtig warum man den in einer AEG einbauen sollte.
