Hallo an alle !

Könnte mir jemand evtl mit meinem Peltortaster-Nachbau behilflich sein ?

Folgendes Problem hab ich :

Ich hab mir den Nachbau des Peltor-Tasters für meine Headsets (Bowman und Schwimmerheadset) gekauft ( http://www.ebairsoft.com/element-peltor ... -2546.html ) und bekomme keine Sendung zu stande. Hab auch schon nach einem Belegungsplan für die Kabel auf der Platine gesucht, aber leider nichts gefunden damit ich es so umlöten kann, das der Taster auf meine Motorola GP300 paßt.
Die Belegung der Kabel auf der Platine sind zur Zeit von oben nach unten gesehen (Stecker und Buchse liegen so vor mir das sie oben sind) 1. rot, 2. gelb, 3. weiß und 4. schwarz.
Wäre toll wenn sich jemand damit auskennen würde und mir behilflich sein könnte.
Danke schon mal im vorraus !!!

Ev stimmen die wiederstände net... Frag mal moskito an, der kennt sich aus

Hallo TSAT-Alpha
Ich hatte das gleiche Problem allerdings zusammen mit Midland /Alan Funkgeräte.

Falls du mir die Spezifikationen für das Headset vom GP 300 auftreiben kannnst, kann ich dir genau erklären was du beim Taster ändern müsst

Zu der Belegung im PTT Taster( Falls ICOM /Motorola identisch sind)
rot: Signal Mircophone
schwarz: Gnd Mircophone
gelb: Gnd Speaker
weiss: Signal Speaker

Hier noch ein Link für dem Umbau auf Midland

http://airsoft-team-butzbach.de/forum/v ... ?f=12&t=50

Gruss moskito

Dank dir schon mal für die Info, ich schau ob ich es auftreiben kann, dann geb ich dir bescheid !

TSAT-Alpha

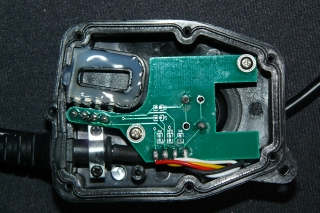

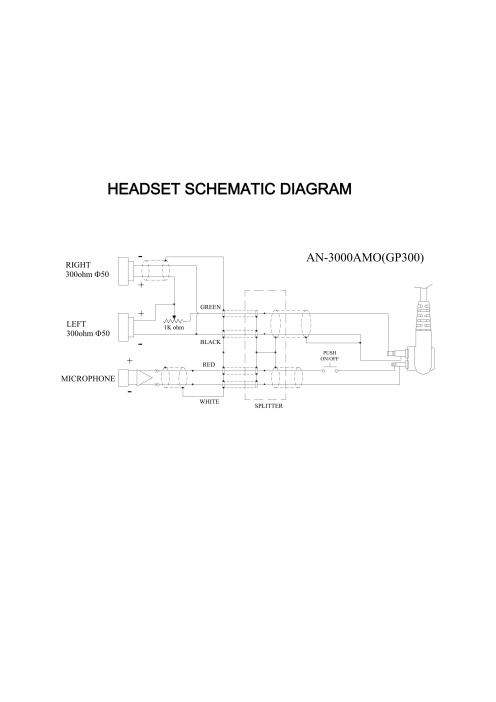

Ich habe den Schaltplan fürs Headset gefunden. Leider kenne ich den Unterschied zwischen den verschiedenen PTT-Taster Printplatten nicht. Kannst du ein Foto machen? Belegung Stecker Bowman

hoffe ich spreng das Forum nicht mit der Größe des Bildes

Mir würde es sehr helfen wenn du mir die Farbbelegung für die richtige Reihenfolge auf der Platine sagen könntest, denn so ein Elektronikgenie bin ich nicht

Hallo
Besitzt du ein Multimeter oder ähnliches.
Bei meinem Taster (ICOM) scheint die Platine identisch zu sein, aber die Belegung der Litzen anders.
Kannst du die Belegung zwischen den Motorola Stecker und den Litzen "auspipsen"?

Gruss moskito

Sodele, habs durch gepiepst und folgendes ist dabei raus gekommen :

2,5mm Klinkenstecker , hinten schwarzes Kabel und vorne weißes Kabel
3,5mm Klinkenstecker , hinten gelbes Kabel und vorne rotes Kabel

ich hoffe ich konnte weiter helfen.
